Как составить техническое задание на сварной настил для ЦОД без ошибок
Кратко: техническое задание на сварной настил для ЦОД должно содержать не только размеры площадок. Производителю необходимы данные о пролётах и опорах, направлении несущих полос, расчётных нагрузках, вырезах под коммуникации, способах обрамления, покрытии, креплениях и маркировке панелей. Чем точнее эти сведения зафиксированы до запуска производства, тем ниже риск подрезки, пересортировки и задержек во время монтажа.

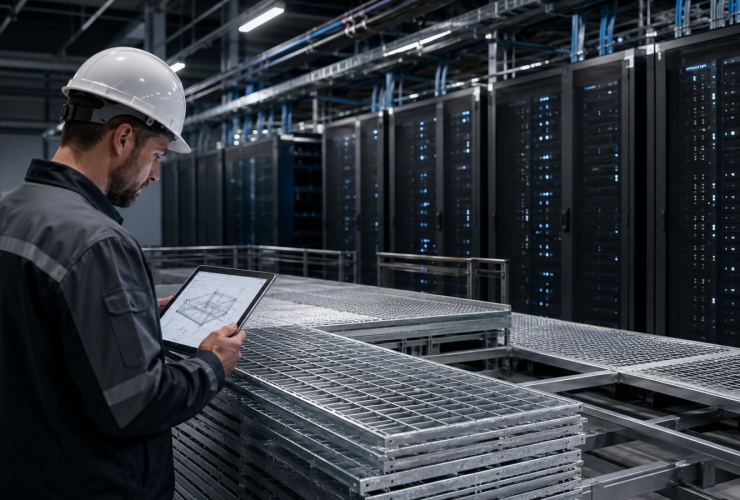

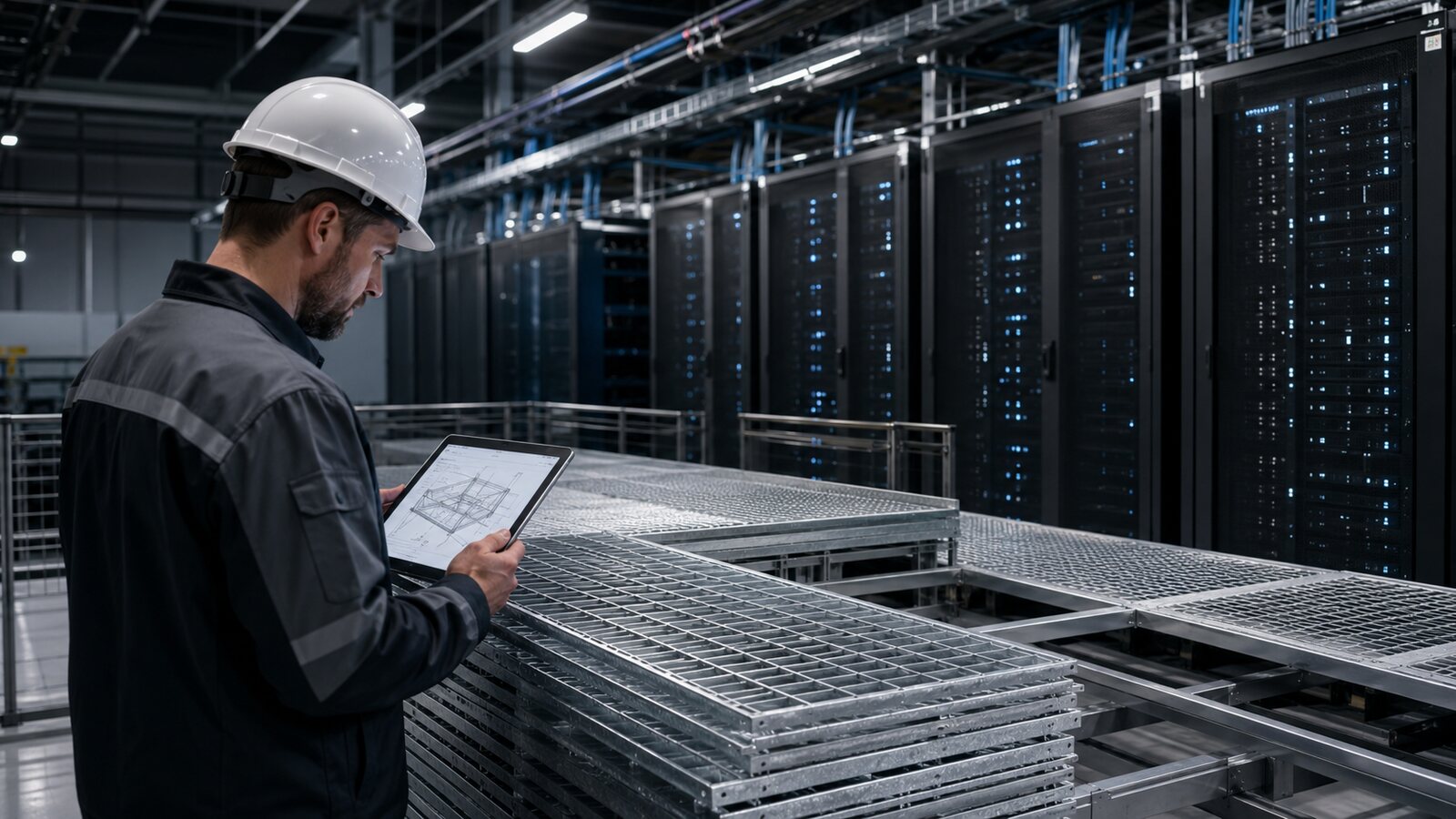

В центре обработки данных решетчатый настил используется на инженерных площадках, переходах и уровнях обслуживания оборудования. Здесь проходят кабельные трассы, трубопроводы, элементы вентиляции и другие коммуникации. Поэтому даже небольшое расхождение между проектом и фактической геометрией объекта может привести к тому, что готовая панель не встанет на предусмотренное место.
Почему для настила в ЦОД недостаточно указать площадь
Формулировка «поставить настил на площадку площадью 200 м²» не позволяет подготовить изделие к монтажу. Одинаковую площадь можно перекрыть панелями разного размера, уложенными на опорную конструкцию с различным шагом. При этом несущая способность зависит не от общей площади, а от пролёта, параметров несущей полосы и её положения относительно опор.
Если направление несущих полос не обозначено, панель могут развернуть на объекте неправильно. В результате нагрузка будет передаваться не на расчётные опоры, а на связующие прутки. Такая ошибка не всегда заметна визуально, но принципиально влияет на работу конструкции.
В техническом задании необходимо рассматривать настил как часть единой системы: опорный каркас, панели, крепления, вырезы, обрамления и зоны доступа должны быть согласованы между собой.
Какие исходные данные передать производителю
Чертежи опорной металлоконструкции
Основой для раскладки служат чертежи КМ или актуальная исполнительная схема. Предпочтительно передавать документацию в редактируемом формате DWG, дополняя её PDF-версией для проверки. На чертежах должны быть видны оси, отметки, размеры площадок, шаг опор, расположение балок, швеллеров и уголков.
Если конфигурация площадки уже изменилась во время строительства, использовать первоначальную проектную модель без контрольных замеров рискованно. Для сложных участков следует приложить результаты фактических измерений.
Назначение каждой зоны
Для прохода персонала, обслуживания оборудования и перемещения тележек действуют разные нагрузочные сценарии. В задании желательно отдельно обозначить:
- постоянные проходы и эвакуационные маршруты;
- площадки периодического обслуживания;
- места установки оборудования;
- участки возможного перемещения грузов;
- съёмные панели для доступа к коммуникациям;
- зоны с повышенными требованиями к противоскольжению.
Это помогает подобрать конструкцию не «в среднем по объекту», а с учётом реального режима эксплуатации каждого участка.
Как правильно задать нагрузки и пролёты
В техническом задании необходимо указать расчётную равномерно распределённую и сосредоточенную нагрузку. Если по настилу предполагается перемещение сервисных тележек или другого оборудования, дополнительно учитывают нагрузку от колёс и динамические воздействия.
Отдельно задаётся чистый пролёт между опорами. Его нельзя заменять общим размером площадки: одна панель может перекрывать несколько участков, но несущая полоса должна опираться концами на элементы каркаса. Для предварительного выбора параметров можно использовать технические таблицы нагрузок, однако окончательное решение необходимо согласовать с проектировщиком и производителем.
| Что указать в ТЗ | Почему это важно |
|---|---|
| Чистый пролёт между опорами | Определяет требуемую высоту и толщину несущей полосы |
| Равномерная нагрузка | Показывает воздействие на всю площадь панели |
| Сосредоточенная нагрузка | Учитывает оборудование, опоры и локальные воздействия |
| Направление несущих полос | Обеспечивает передачу нагрузки на расчётные опоры |
| Размер опирания | Предотвращает смещение и недостаточное опирание панели |
Геометрия панелей и монтажная раскладка
Для прямоугольной площадки стандартные панели могут оказаться удобным решением. В ЦОД геометрия обычно сложнее: площадки обходят колонны, трубопроводы, воздуховоды, кабельные вводы и элементы оборудования. Поэтому до производства требуется разбить площадь на отдельные панели и присвоить каждой из них обозначение.
Что должно быть на раскладке
- контур и размеры каждой панели;
- направление несущих полос;
- координаты вырезов и отверстий;
- границы опорной конструкции;
- стыки соседних панелей;
- съёмные и стационарные участки;
- тип обрамления и крепления;
- уникальная монтажная марка.
При сложной конфигурации рационально заказать разработку чертежей КМД. Такая документация связывает проектную модель с конкретными изделиями и позволяет заранее проверить собираемость настила.
Вырезы, обрамления и доступ к коммуникациям
Фраза «вырезать по месту» переносит проблему с производства на монтажную площадку. Подрезка готовых оцинкованных панелей увеличивает трудозатраты, нарушает защитное покрытие на кромках и затрудняет соблюдение одинаковых зазоров.
Для каждого выреза необходимо указать форму, размеры и положение относительно края панели. Важно уточнить, требуется ли обрамление и должен ли участок оставаться съёмным. Вокруг трубопроводов предусматривают монтажный зазор, учитывающий допуски и возможное смещение коммуникации.
Крупный проём лучше распределять между несколькими панелями только после проверки их жёсткости и удобства установки. Узкие остаточные участки могут деформироваться при транспортировке или монтаже, поэтому раскладку следует оценивать не только по расходу металла, но и по технологичности.
Покрытие, крепления и условия эксплуатации
Для защиты стального настила от коррозии часто применяется горячее цинкование. В задании следует указать требуемый вид покрытия, условия эксплуатации и порядок восстановления защитного слоя в местах возможной доработки. Если конструкция располагается рядом с влажным оборудованием или на участке с риском проливов, это необходимо сообщить производителю.
Способ фиксации выбирают с учётом опорной конструкции, необходимости демонтажа и доступа к инженерным системам. Комплект крепежа должен соответствовать типу и размеру ячейки. Возможные решения представлены в разделе «Крепеж».
В ТЗ желательно указать количество точек фиксации, расположение креплений и перечень панелей, которые должны сниматься без повреждения покрытия. Использовать сварку на объекте без проектного обоснования не следует: такое соединение затрудняет обслуживание коммуникаций и требует восстановления антикоррозийной защиты.
Маркировка, упаковка и передача на монтаж
Даже правильно изготовленный комплект можно перепутать при разгрузке. Поэтому обозначения на панелях должны совпадать с монтажной схемой. Для крупного объекта полезно разделить поставку по этажам, секциям или очередям монтажа.
В комплект документации рекомендуется включить раскладку, спецификацию, ведомость панелей и схему размещения упаковок. Это сокращает время поиска нужного элемента и снижает вероятность установки панели не на своё место.
Типовая ситуация
На площадке предусмотрены два одинаковых внешне участка, но на одном из них имеется вырез под кабельный ввод. Если панели не промаркированы, монтажники могут установить их в обратном порядке и обнаружить ошибку только после укладки соседнего ряда. Уникальная маркировка и привязка к схеме позволяют исключить такую пересортировку ещё при разгрузке.
Контрольный список перед запуском производства
Перед согласованием заказа проверьте, что производителю переданы:
- актуальные чертежи КМ и результаты необходимых замеров;
- размеры площадок и чистые пролёты между опорами;
- расчётные равномерные и сосредоточенные нагрузки;
- направление несущих полос на каждой панели;
- параметры ячейки и несущей полосы;
- координаты вырезов, отверстий и обходов коммуникаций;
- требования к обрамлению, покрытию и креплениям;
- перечень съёмных участков;
- правила маркировки, упаковки и очерёдность поставки;
- критерии приёмки готовых изделий.
Грамотно составленное техническое задание превращает изготовление сварного решетчатого настила в контролируемый процесс. Производитель получает точные исходные данные, монтажная организация — понятную раскладку, а заказчик снижает риск переделок, простоев и дополнительных расходов на объекте.
